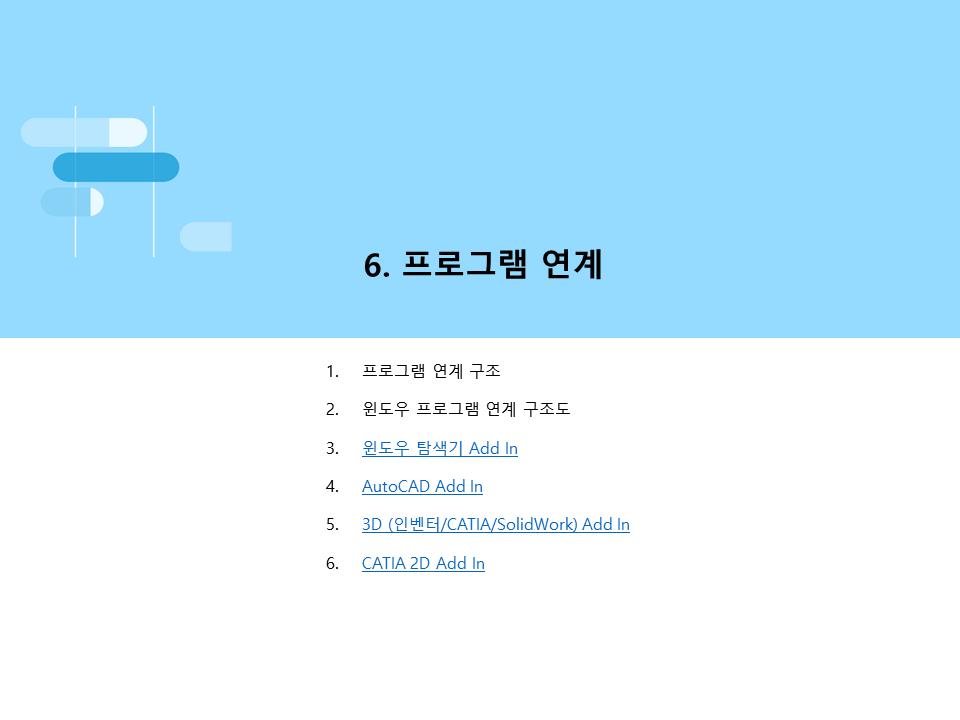

6. 프로그램 연계

시스템 개요

프로그램 연계는 사용자를 중심으로 Front21 시스템 환경을 최적화하기 위한 구성입니다. 프로그램 연계를 위해 Fron21 시스템에서는 서버 API 와 윈도우 클라이이언트 API를 제공하고 있습니다.

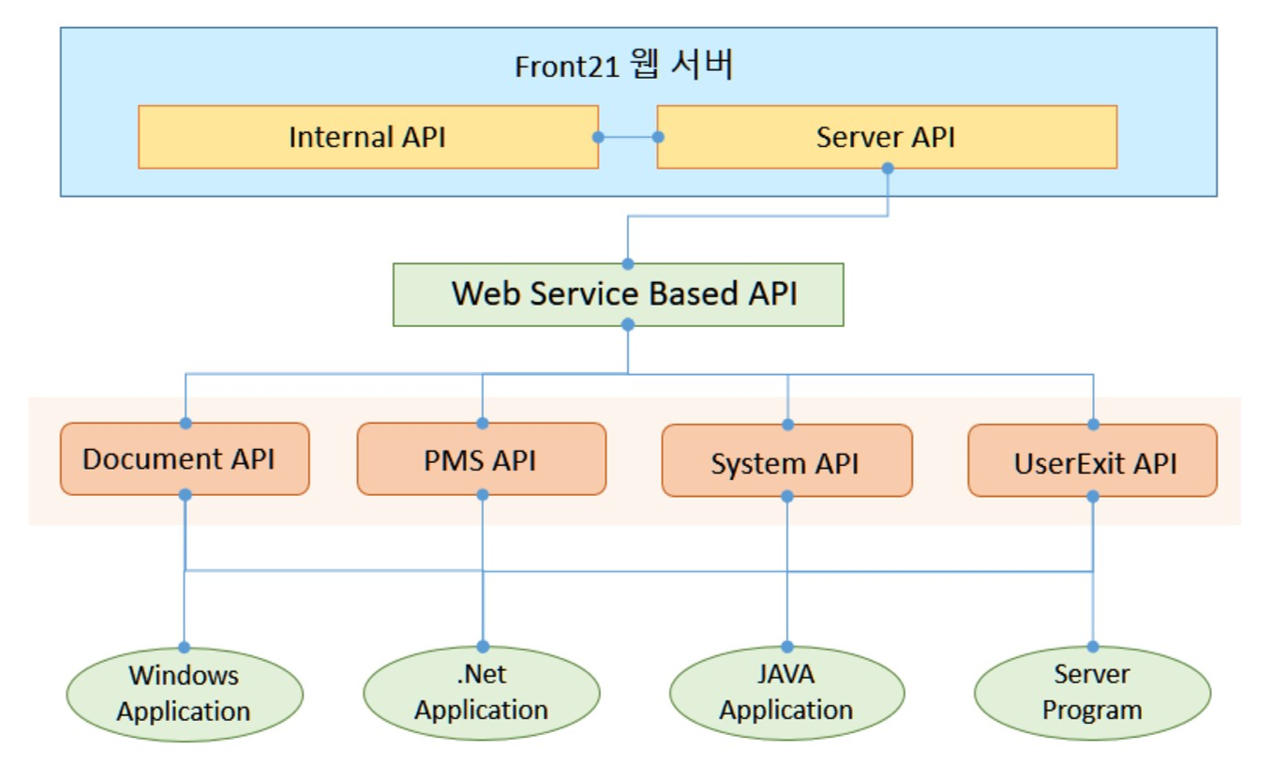

프로그램 연계 구조 - 서버 API

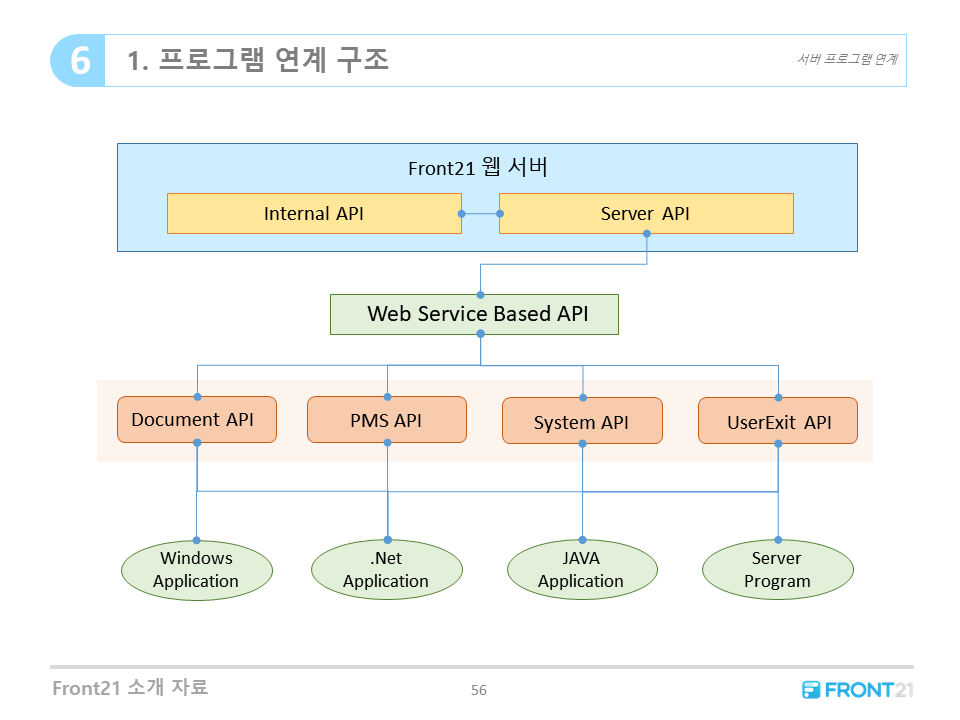

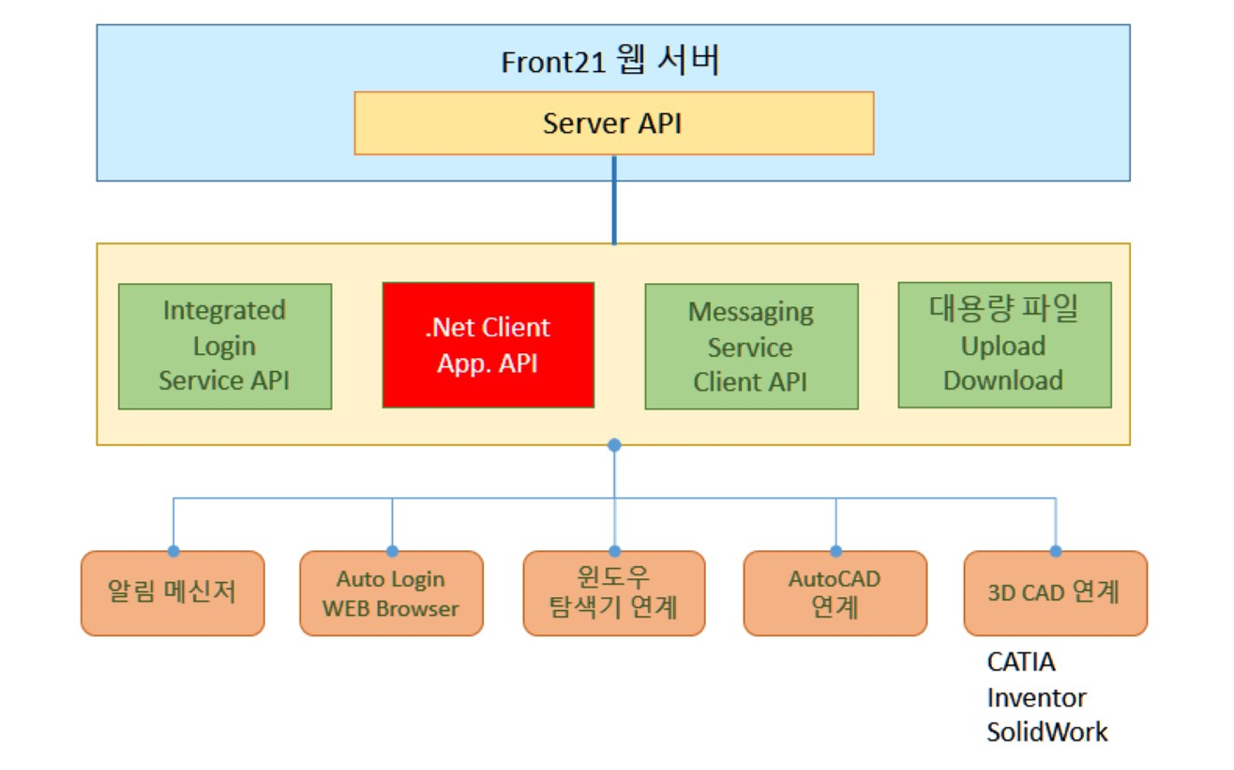

Front21 프로그램 연계 구조 - 서버 API

프로그램 연계 구조 - 클라이언트 API

.Net 기반의 윈도우 API를 제공하고 있으며 .Net API룰 호출할 수 있는 모든 Application과 연계가 가능합니다.

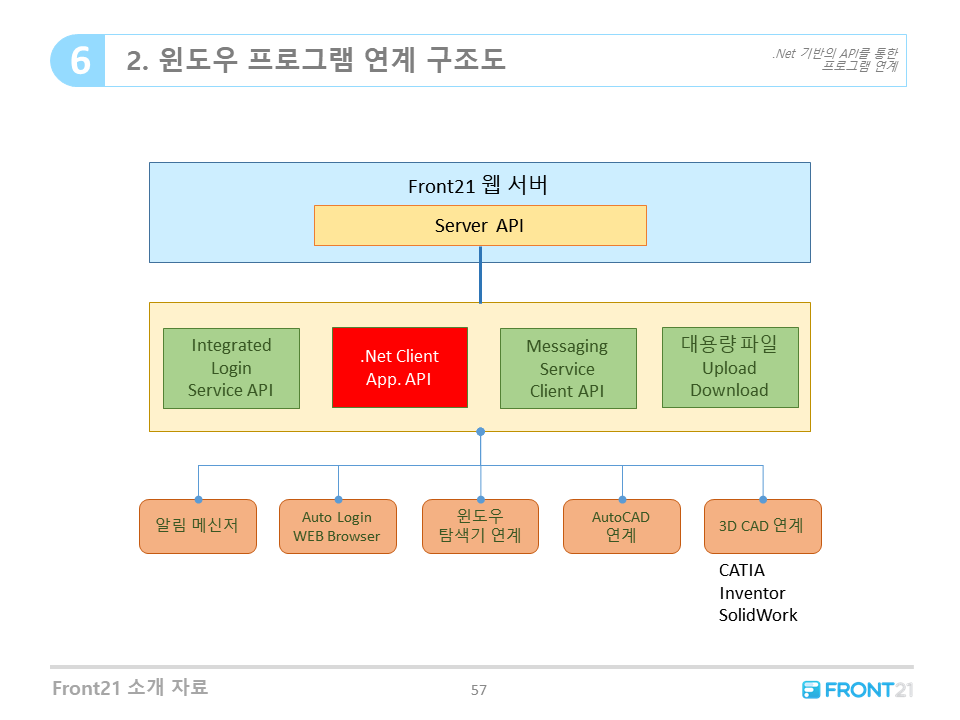

Front21 프로그램 연계 구조 - 클라이언트 API

[1] 윈도우 탐색기 Add In (*)

MS 윈도우 탐색기와의 연동을 통해 시스템에 등록되어 있는 데이터를 탐색기 UI를 통해 쉽게 접근할 수 있습니다. 또한, 모든 권한과 보안은 서버 시스템에 의해 통제됩니다.

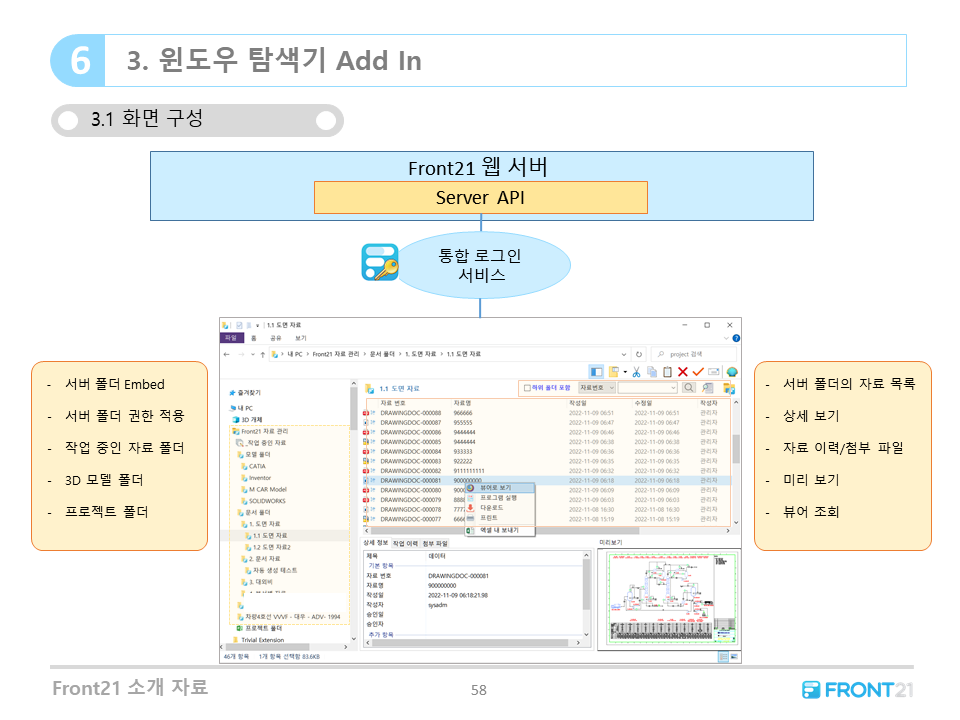

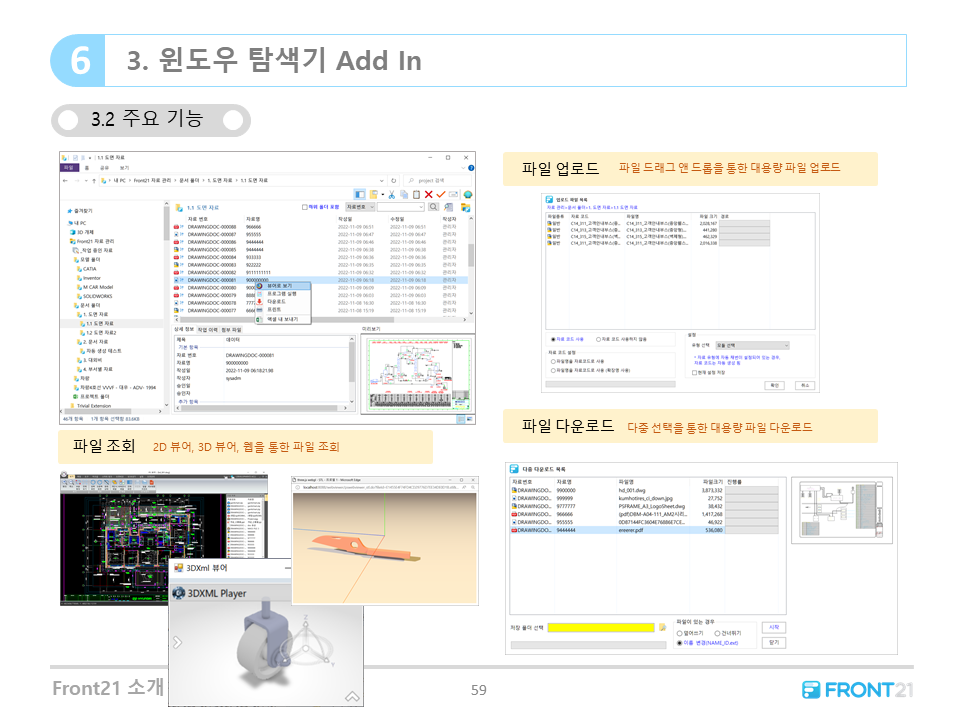

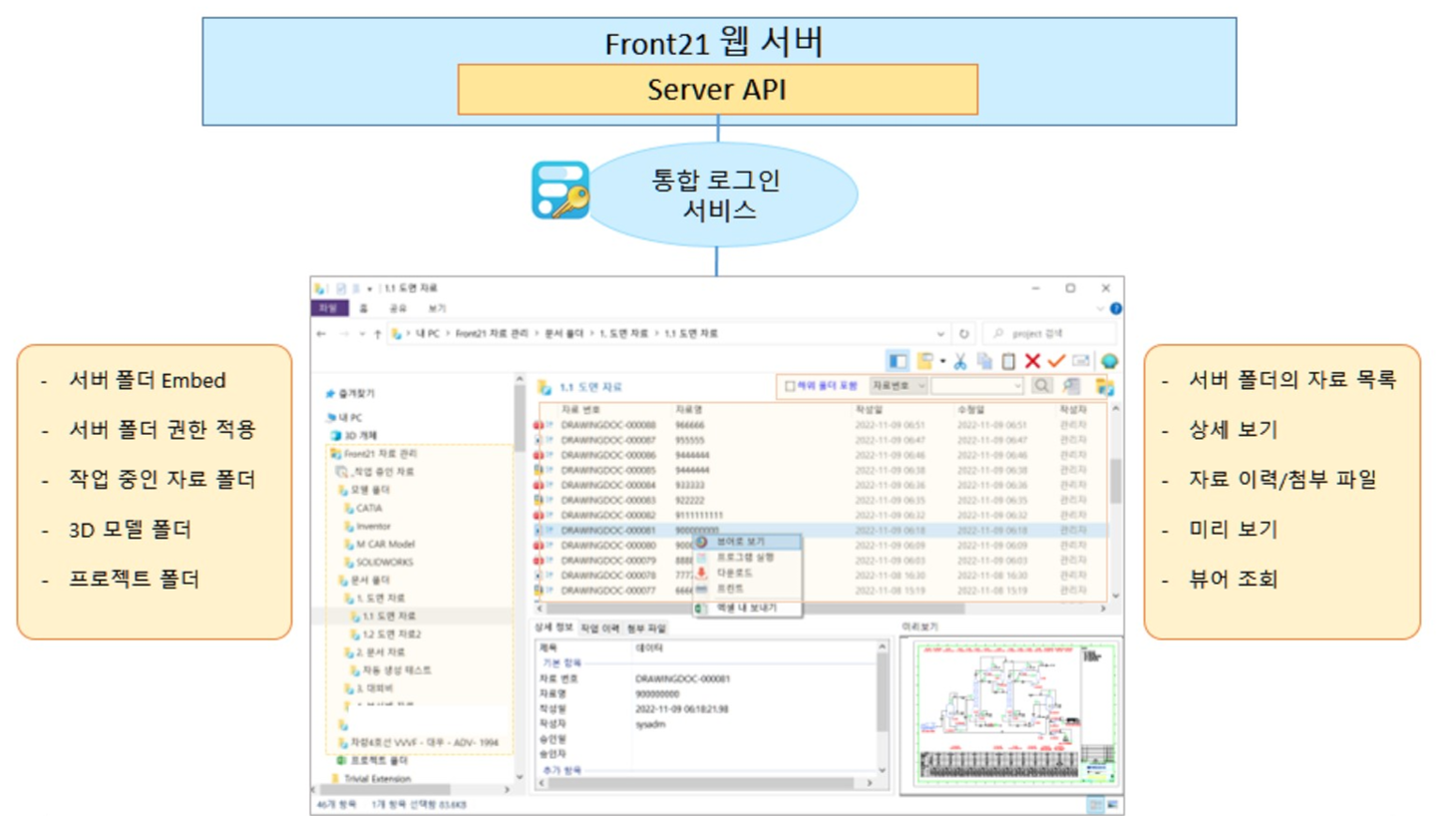

Front21 프로그램 연계 구조 - 윈도우 탐색기 Add In

[2] AutoCAD Add In (*)

AutoCAD 사용자를 위한 서비스이며
1) 표준 도면 작성을 위한 도구로 사용될 수 있으며

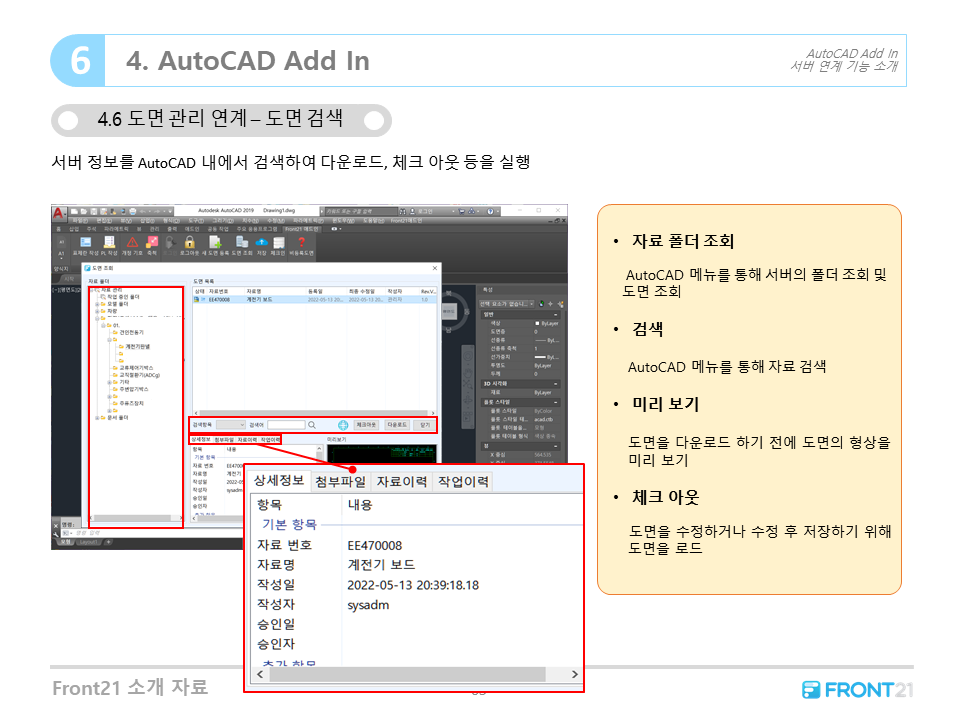

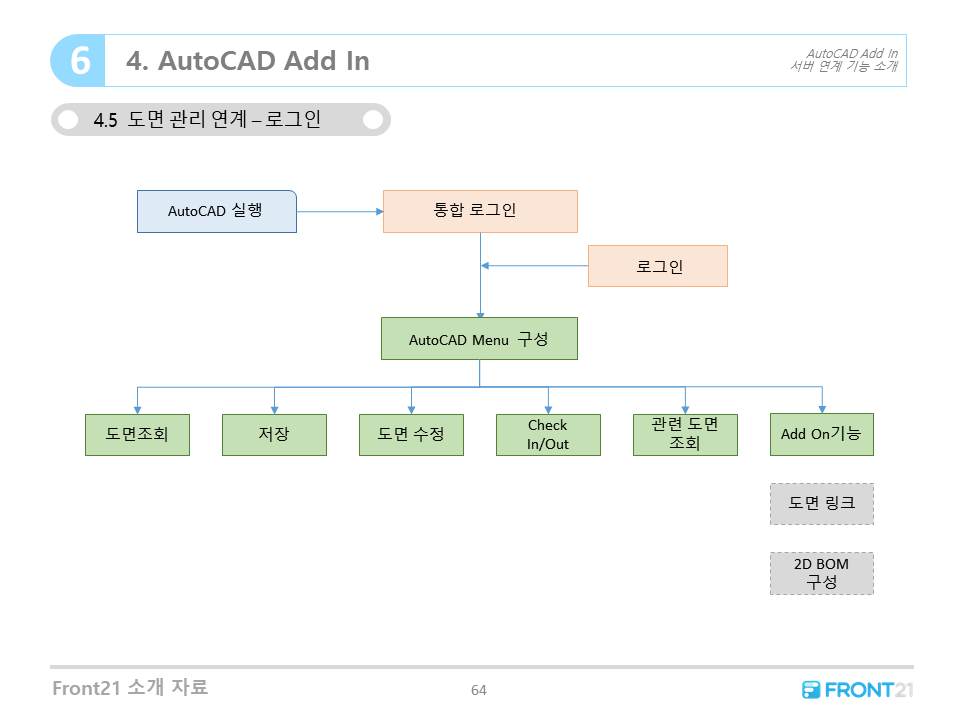

2) AutoCAD에서 Front21 시스템에 로그인하고, 작업 중인 도면을 저장, 편집, 조회할 수 있는 모듈입니다.

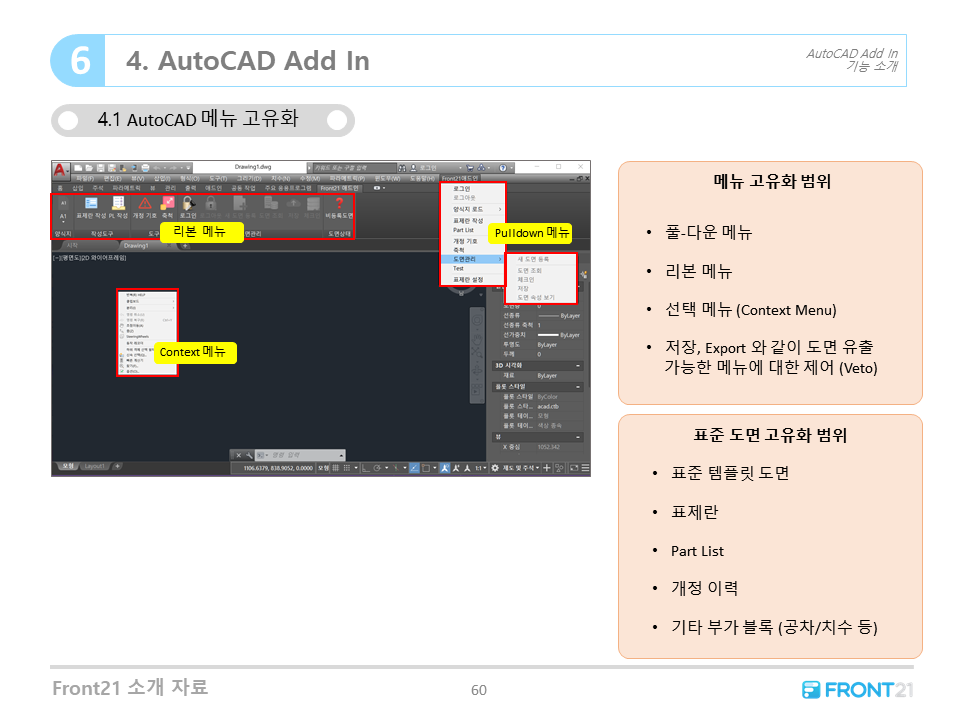

AutoCAD Add In 주요기능

  • 풀-다운 메뉴 구성
  • 리본 메뉴 구성
  • Context 메뉴 구성

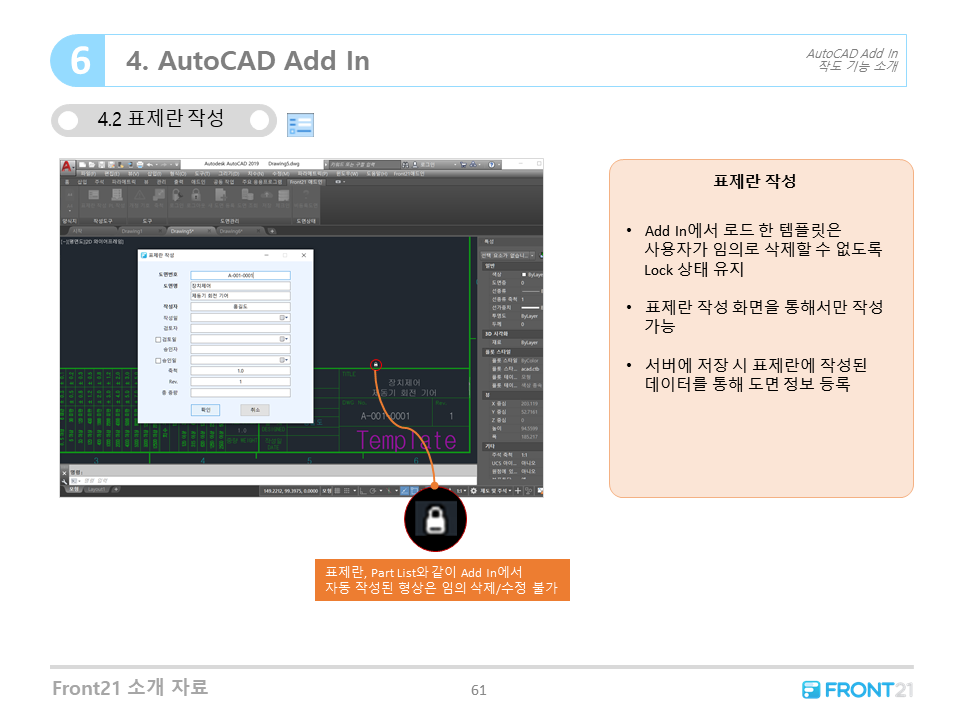

  • 표제란 작성

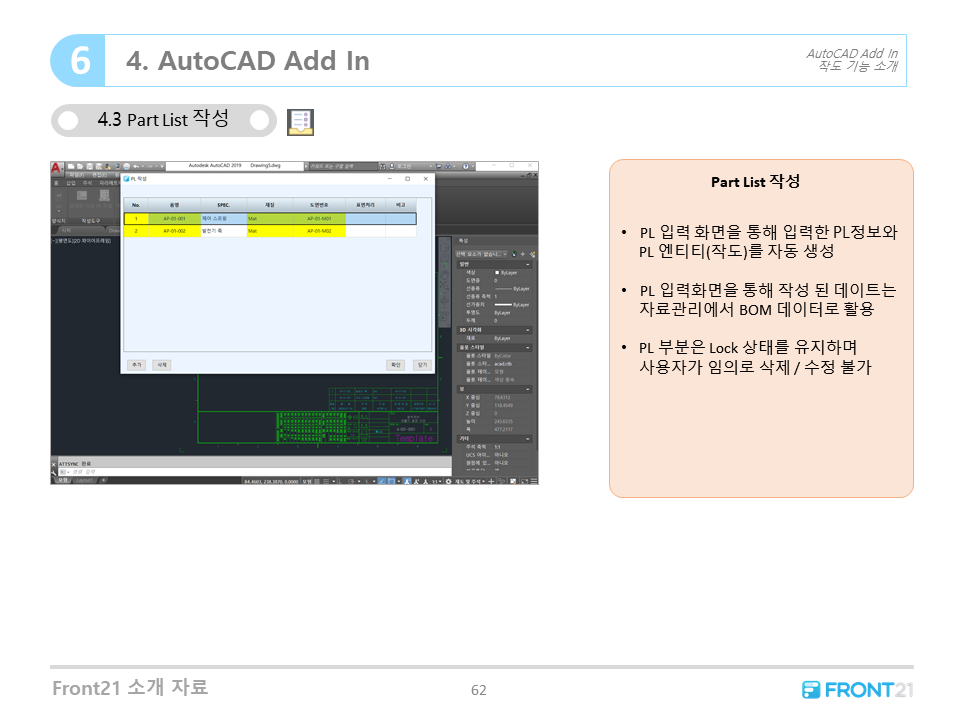

  • 파트 리스트 작성
  • 사용자 정의 블록 추가
  • 표제란, PL 및 Add In 제공 작도 부분 Lock 제어

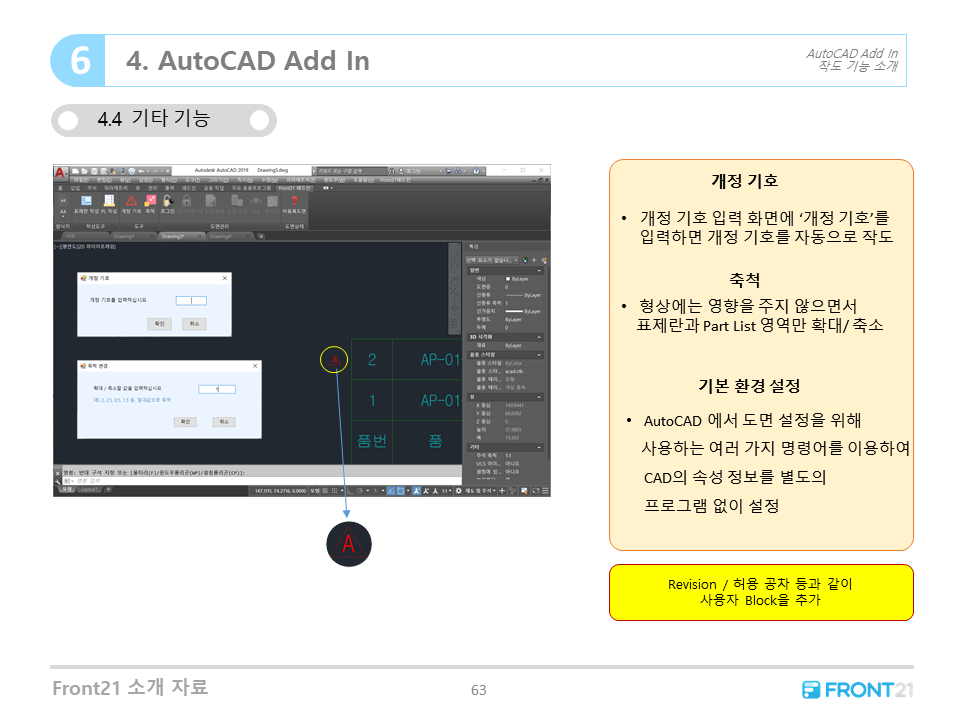

  • 개정 기호
  • 시스템 변수 설정 (모든 사용자에게 동일 환경 제공)
  • 서버에 저장
  • 서버에서 불러오기

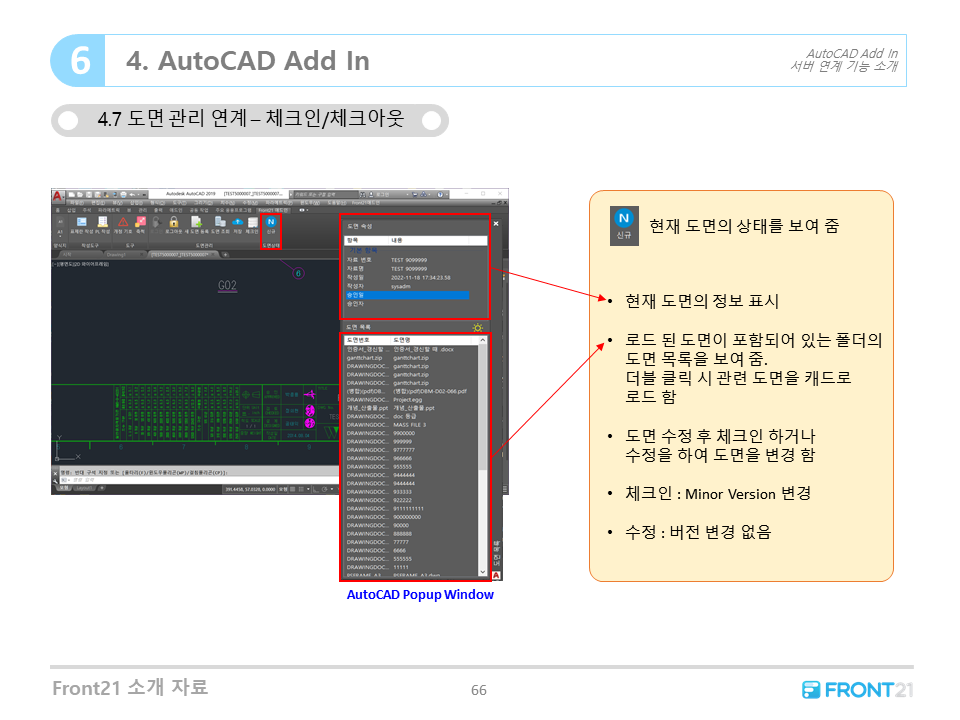

  • 도면 체그 인 / 체크 아웃 / 파일 수정
  • 서버에 버전 및 이력 관리
  • 캐드 내 관련 도면 목록 보기

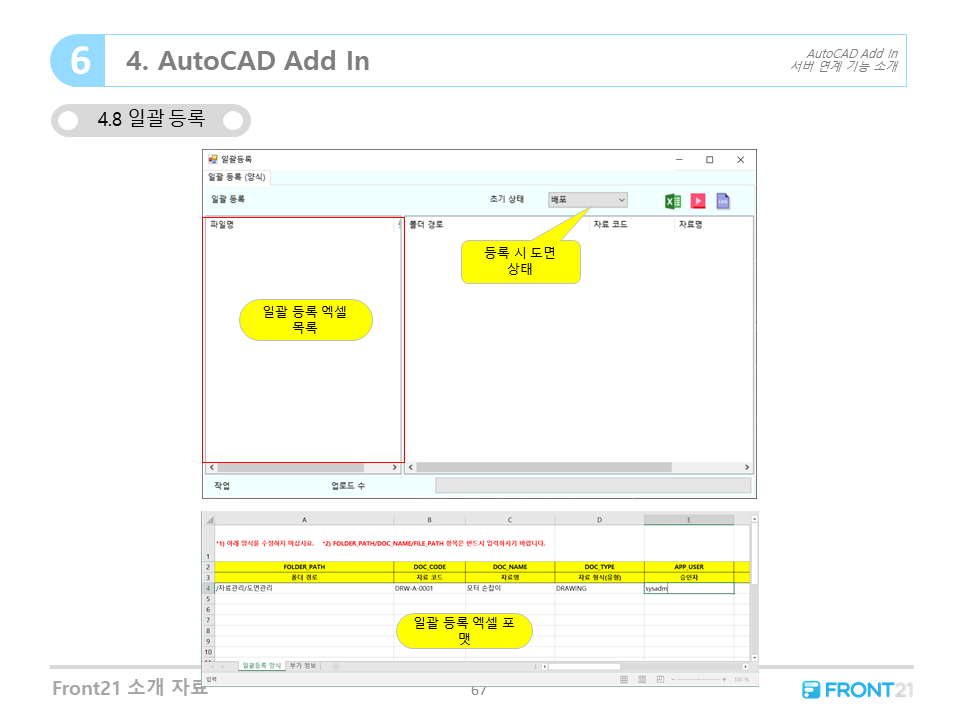

  • 도면 일괄 등록 프로그램 제공

AutoCAD Add In 기능 구성

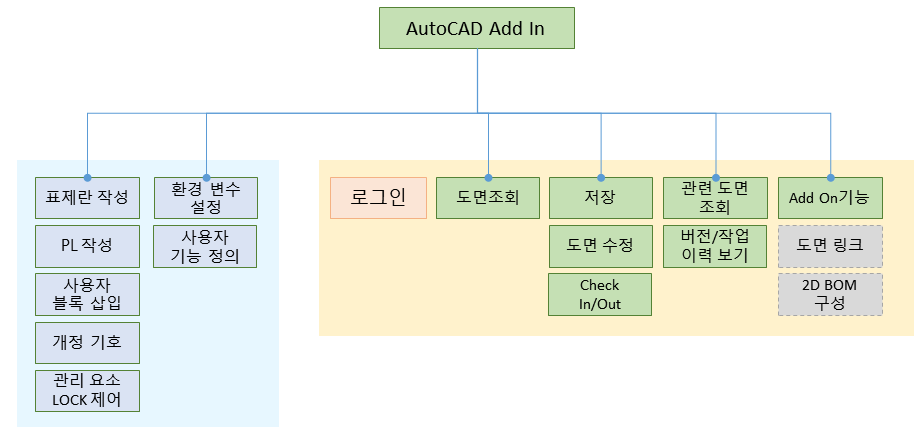

Front21 프로그램 연계 구조 - AutoCAD Add In 기능 구성

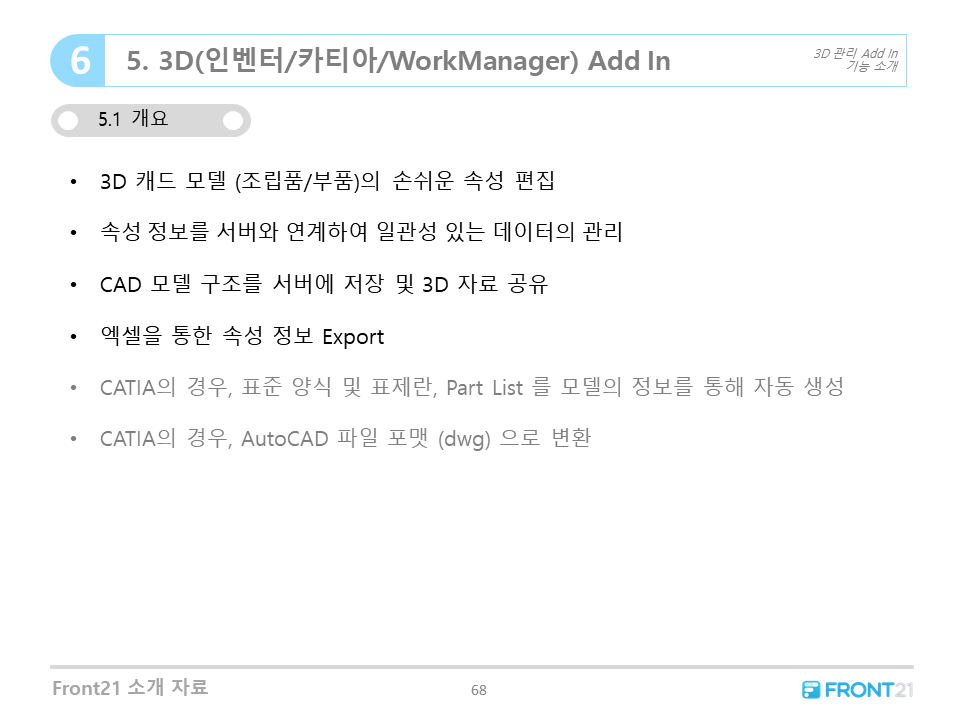

[3] 3D 캐드 Add In (*)

Autodesk Inventor, SolidWork, CATIA 캐드내에 Front21 메뉴를 구성하여 Front21 자료관리와 연계하고 사용할 수 있도록 구성되어 있습니다.

3D 캐드 속성 정의

  • 속성 편집은 3D 캐드에서 제공하는 기능 속성과 사용자가 정의한 속성을 편집
  • 정의된 속성은 캐드에도 적용이 되며 필요 시 서버와 연계하여 버전 관리가 가능
  • 입력 된 속성 정보는 엑셀 파일로 Export 하여 저장
  • 사용자 환경에 따른 추가 기능은 협의 후 추가 개발

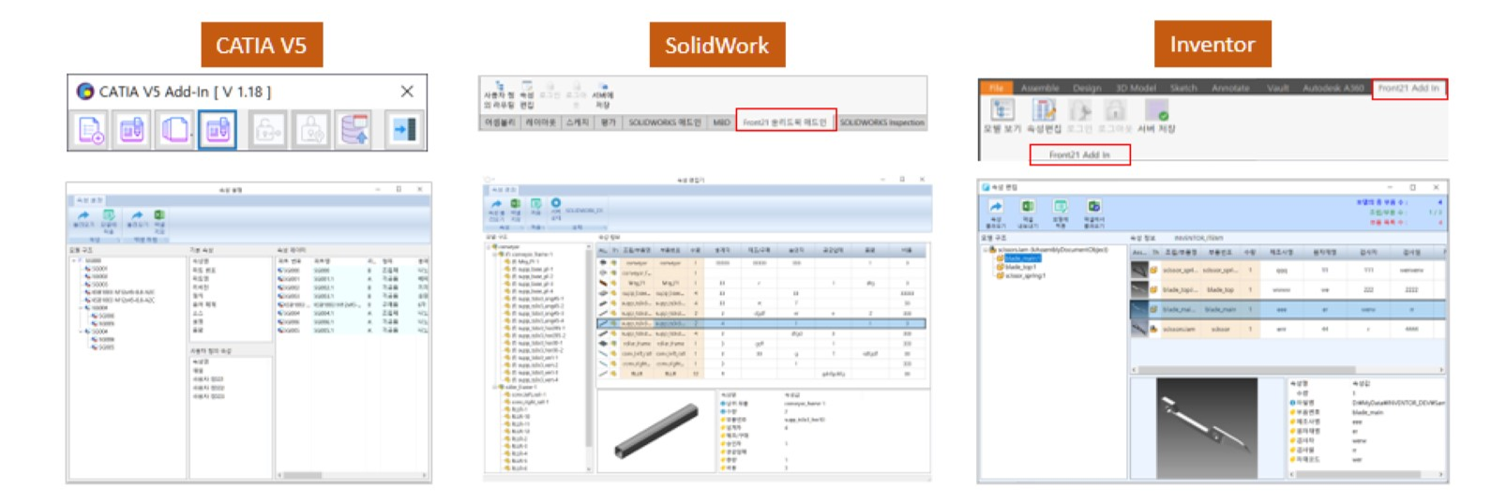

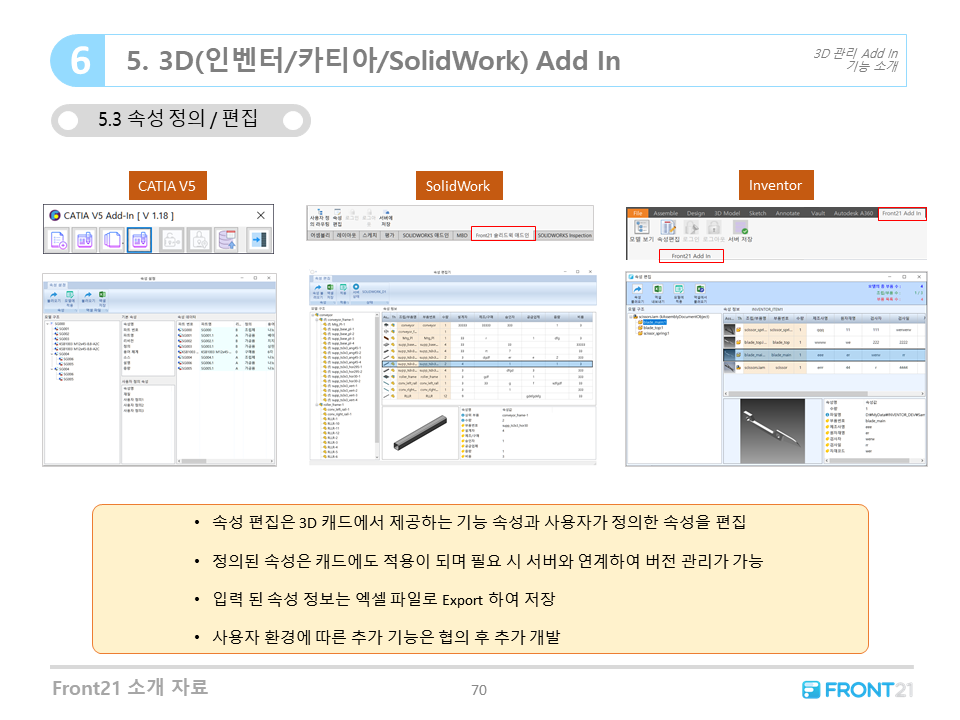

Front21 프로그램 연계 구조 - 3D 캐드 속성 정의

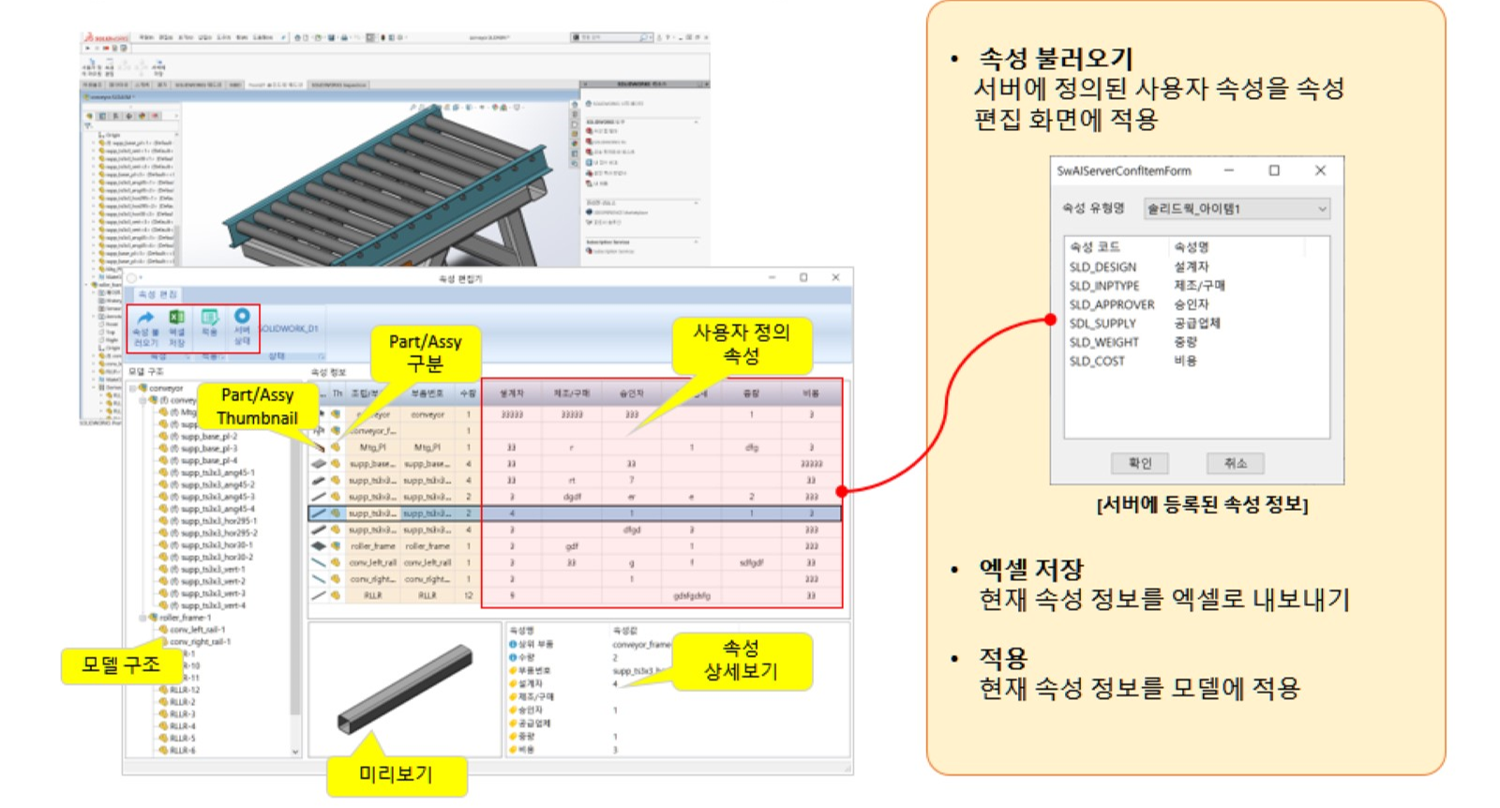

속성 정의 / 편집 예

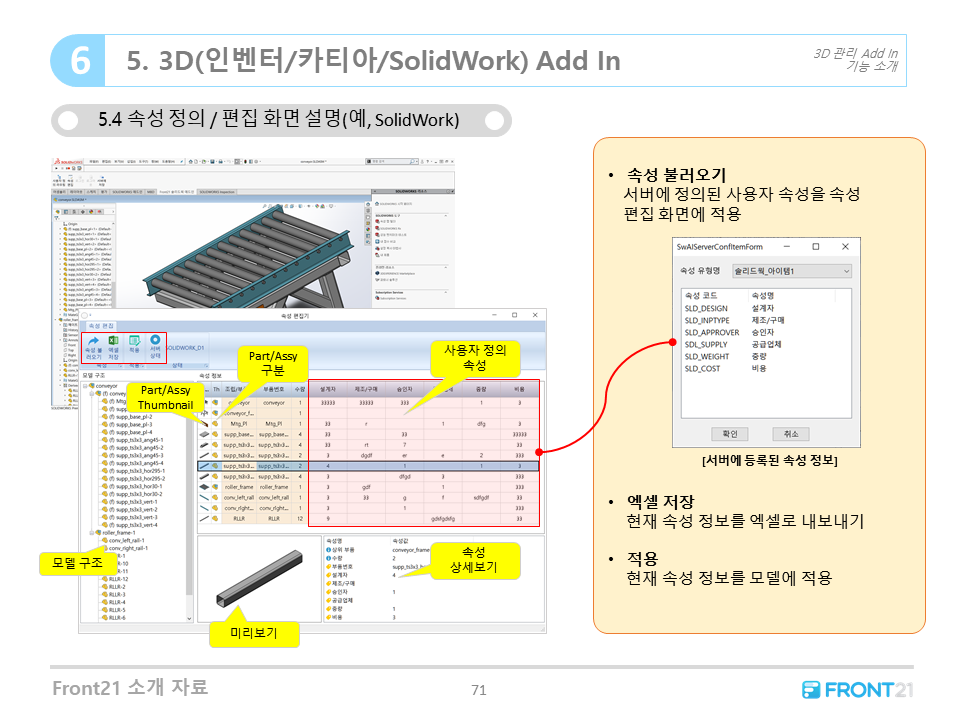

Front21 프로그램 연계 구조 - 3D 캐드 속성 편집(예)

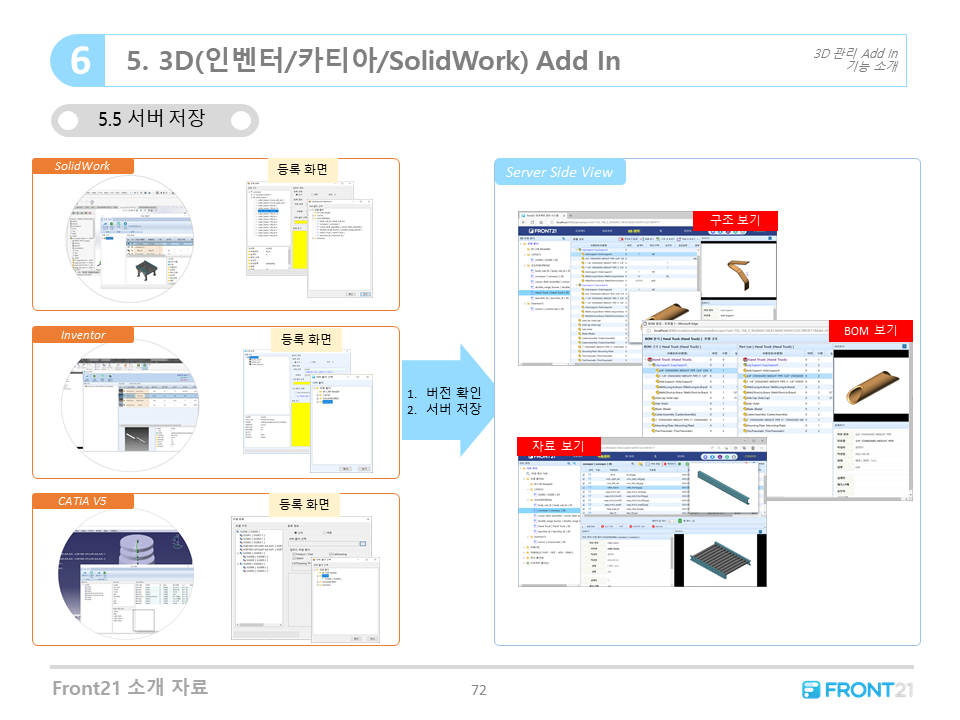

3D 캐드 서버 저장

3D 구조 및 3D캐드 파일 및 2D 파일을 동시에 서버에 저장함으써 서버 상에서 다양한 형태의 서비스를 사용자에게 할 수 있습니다

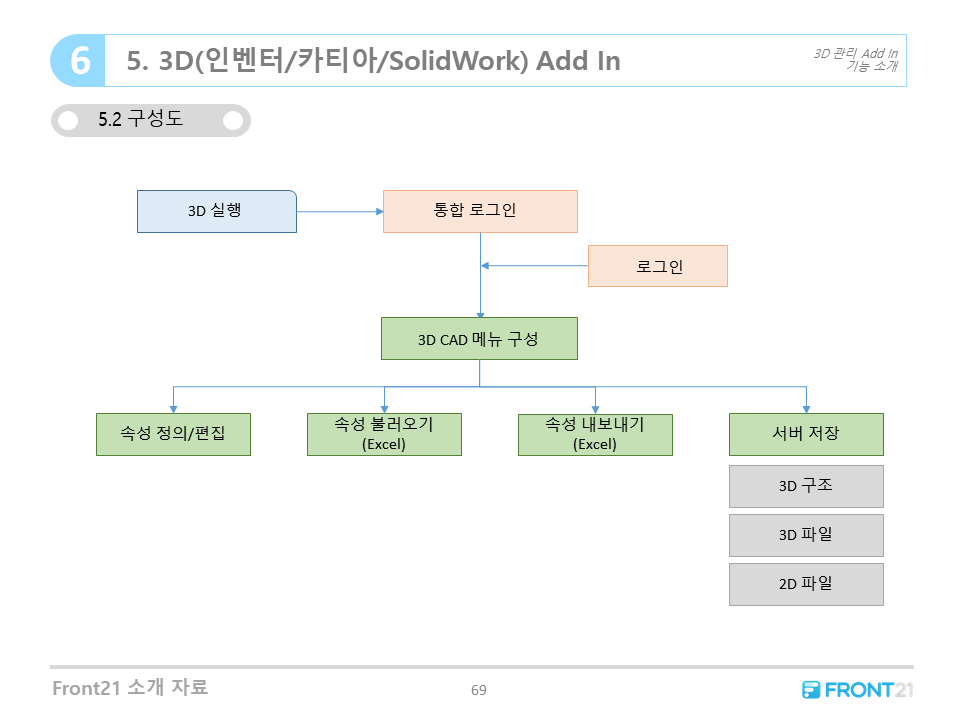

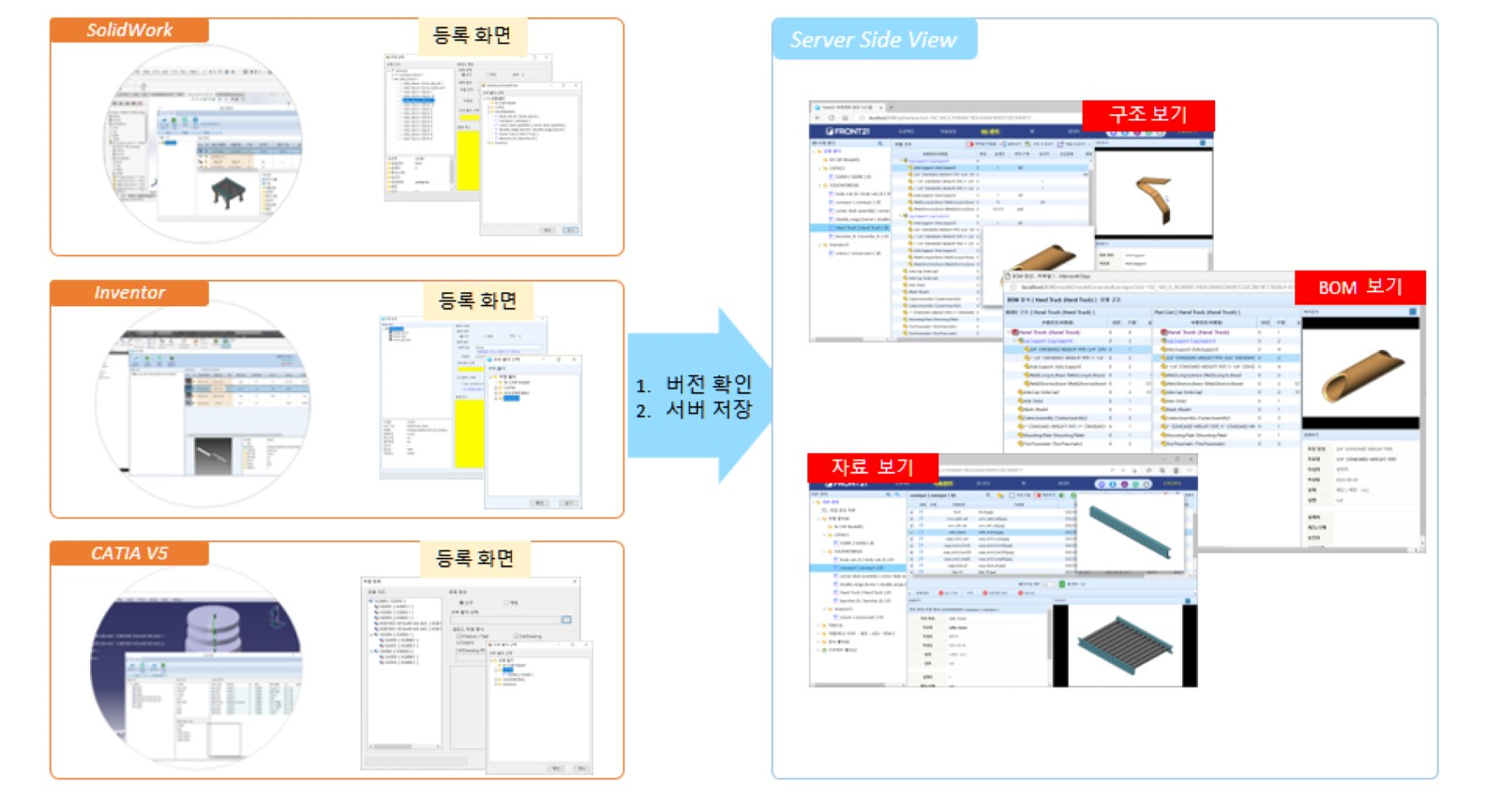

Front21 프로그램 연계 구조 - 3D 캐드 서버 저장
